- 1° EFFECTUER LE MONTAGE CI-DESSOUS.
- Liste des composants : R-1 (100 Ω) - L-4 (12 V 1/4 W) - D-2 (Diode Zener 5-7 V)
Afin de bien mettre en évidence le phénomème à obsever, l'alimentation du tableau se fera à l'aide d'une alimentation stabilisé (0 à15 V).
- 2° EFFECTUER L'ESSAI DE FONCTIONNEMENT ET COMPLETER LE TABLEAU.
- REPONDRE A LA QUESTION.

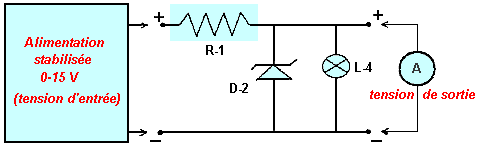

- Schéma électrique
Tableau de mesure
Tension
d'entrée | 0 | 3 V | 5 V | 7 V | 9 V | 11 V | 13 V | 15 V |
|---|
Tension
de sortie | V | V | V | V | V | V | V | V |
|---|
Etat de
la lampe | | | | | | | | |
|---|
| allumée 1, éteinte 0 |
- 3° REALISER LE MEME MONTAGE EN SUPPRIMANT, CETTE FOIS, LA DIODE D-2 ET R-1.
- EFFECTUER LA MEME SERIE DE MESURE.
Tableau de mesure
Tension
d'entrée | 0 | 3 V | 5 V | 7 V | 9 V | 11 V | 13 V | 15 V |
|---|
Tension
de sortie | V | V | V | V | V | V | V | V |
|---|
Etat de
la lampe | | | | | | | | |
|---|
| allumée 1, éteinte 0 |
QUESTION : Que tirez-vous comme conclusion ?
...
|
