- 1° EFFECTUER LE MONTAGE CI-DESSOUS.
- Liste des composants : R-6 (variable) - R-3 (300 Ω) - S-1 - L-2 (12 V 5 W)
Tr-1 (NPN) - C-1 (470 mF) - L-4
- IMPORTANT :
| CE MONTAGE NE SERA MIS SOUS TENSION QU'APRES UN >>> APPEL PROFESSEUR |
|---|
- 2° EFFECTUER L'ESSAI DE FONCTIONNEMENT.
- REALISER LES EXPRIENCES ET REPONDRE AUX QUESTIONS.

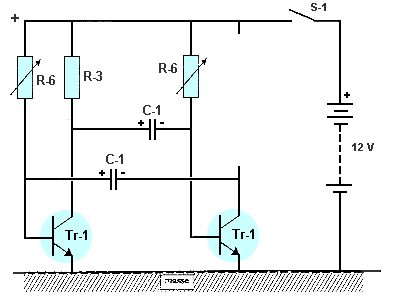

- Schéma électrique
ESSAI DE FONCTIONNEMENT :
- Mettre le circuit sous tension et basculer S-1 sur la position "ON".
- Continuer en réalisant les 4 expériences suivantes.
Dans le montage de base, la LED L-4 servait de lampe témoin.
Dans le schéma ci-dessous, vous devez remplacer la LED par une lampe L-3 qui sera commandée par une relais Relay-1.
Veuillez donc compléter ce schéma.
- IMPORTANT :
| CE MONTAGE NE SERA MIS SOUS TENSION QU'APRES UN >>> APPEL PROFESSEUR |
|---|
EXPERIENCE N° 1
- Schéma électrique
A l'aide d'une montre, mesurer les deux durées d'allumage et d'extinction de la lampe L-3.
Remarques : C-1 et C-1 470 mF, R-6 et R-6 réglées à 5 kΩ.
| T d'allumage | s | T d'extinction | s |
|---|
- EXPERIENCE N° 2
Dans ce cas, les condensateurs C-1, qui avaient précédemment une capacité de 470 mF seront remplacés par des condensaterus de 2 200 mF.
-
Mesurer à nouveau les durées d'allumage et d'extinction de la lampe L-3.
| T d'allumage | s | T d'extinction | s |
|---|
- EXPERIENCE N° 3
Dans ce cas, faire varier les résistances R-6 pour obtenir une valeur de 2.5 kΩ.
Ce réglage doit s'effectuer "résistances débranchées".
-
Mesurer à nouveau les durées d'allumage et d'extinction de la lampe L-3.
| T d'allumage | s | T d'extinction | s |
|---|
- EXPERIENCE N° 4
Dans ce cas, régler une résistance R-6 à 5 kΩ et l'autre à 2.5 kΩ.
Ce réglage doit s'effectuer "résistances débranchées".
-
Mesurer à nouveau les durées d'allumage et d'extinction de la lampe L-3.
| T d'allumage | s | T d'extinction | s |
|---|
- QUESTION : Si les deux résistances R-6 étaient réglées à 5 kΩ, comment pourriez-vous obtenir un résulat similaire à l'expérience n° 4 ?
...
|
