FONCTIONNEMENT DES CONDENSATEURS
(REP16)

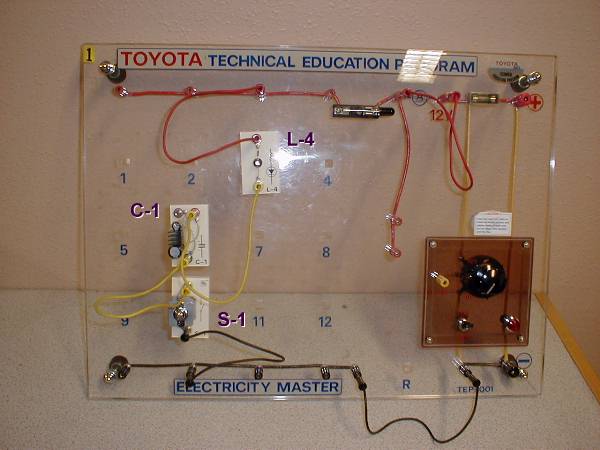

1° EFFECTUER LE MONTAGE CI-DESSOUS.

Montage A


Liste des composants : C-1 - L-4 - R1 - S-1

2° EFFECTUER L'EXPERIMENTATION COMME SUIT.

a) Avant mise sous tension, l'interrupteur S-1 est sur "OFF".
B) Après mise sous tension, commuter l'interrupteur S-1 sur "ON" et observer l'état de la led L-4.
IMPORTANT :

Respecter la polarité
du condensateur
(+) côté alimentation

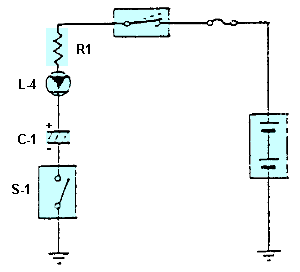

Schéma électrique


CONSTATATION :

...

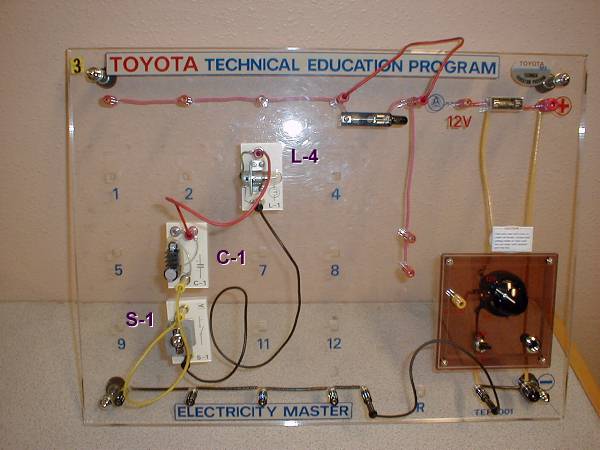

2° EFFECTUER LE MONTAGE CI-DESSOUS.

Montage B


Liste des composants : C-1 - L-4 - R1 - S-1

2° EFFECTUER L'EXPERIMENTATION COMME SUIT.

a) Avant mise sous tension, l'interrupteur S-1 est sur "OFF".
B) Après mise sous tension, commuter l'interrupteur S-1 sur "ON" et observer l'état de la led L-4.
IMPORTANT :

Respecter la polarité
du condensateur
(+) côté alimentation
Schéma électrique


CONSTATATION ET CONCLUSION :

...

LES CONDENSATEURS

GENERALITES

Un composant capable d'emmagasiner de l'énergie électrique est un condensateur.
D'après le matériau employé, on distingue différents types de condensateurs, qui ont chacun leur domaine.
Ce sont surtout des condensateurs céramiques, des condensateurs à feuilles et des condensateurs électrolytiques.
De plus, on emploie aussi des condensateurs variables.

SYMBOLES ELECTRIQUES



STRUCTURE ET FONCTIONNEMENT

Les condensateurs se composent en principe de deux plaquettes ou de deux feuilles métalliques qui se font face on étant isolées l'une de l'autre.
L'isolant peut être l'air, mais, la plupart du temps, on se sert d'isolants en céramique ou en plastique.
Le couche isolante, le diélectrique, empêche que les électrons aillent d'une plaque à l'autre, aucun courant ne pouvant donc traverser le condensateur.


Dans les circuits électriques, les condensateurs ont un rôle important.
Si on branche un condensateur sur une source de courant continu, un courant de charge le traverse pendant un instant. Des électrons parviennent alors sur une plaquette, pendant que d'autres quittent l'autre plaquette.
Quand les deux plaquettes sont chargées, il ne passe plus de courant de charge, quoique le condensateur soit toujours branché sur la source de courant.

UNTTE DE MESURE

Les condensateurs ont des possibilités différentes pour emmagasiner l'énergie électrique. Cette possibilité s'appelle la capacité.
Elle dépend, entre autres, de la grandeur des plaquettes et du diélectrique.

L'usité de mesure pour la capacité (symbole C) est le farad (F).
Un condensateur a une capacité d'un farad quand, pour un courant de charge d'un ampère, la tension augmente d'un volt en une seconde.

1 F = 1 As / V

Comme la valeur du farad est très grande et que les condensateurs employés dans la pratique ont des capacités bien plus petites, on utilise, pour indiquer l'unité de mesure, des abréviations de sous-multiples décimaux :
1 millifarad : 1 mF = 0.001 F 10-3 F
1 microfarad : 1mF = 0.000 001 F 10-6 F
1 nanofarad : 1 nf = 0.000 000 001 F 10-9 F
1 picofarad : 1 pF = 0,000 000 000 001 F 10-12 F

CARACTERISTIQUES
Montage en série :

1111
---------- = ----- + ----- + -----
CtotaleC1C2C3
Montage en parallèle :

Ctotale = C1 + C2 + C3

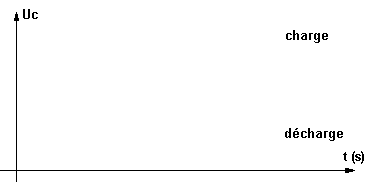

COURBES DE CHARGE ET DE DECHARGE


PARTICULARITES

Un condensateur et une résistance montés en série constituent une BASE DE TEMPS.
La constante de temps  τ = R . C
Le temps de charge est égal à  t = 5 R . C
où t = temps en seconde, R résistance en ohm, C = capacité en farad.
