- CARACTERISTIQUES
La diode Zener est avant tout une diode laissant passer le courant dans le sens direct.

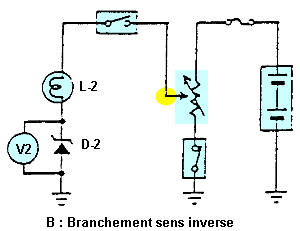

En polarisation inverse, la diode reste bloquée, comme une diode de redressement, tant que la tension à ses bornes n'atteint pas le seuil de Zener.
A la tension de Zener, au lieu qu'il y ait claquage et destruction, la diode laisse passer un courant inverse plus ou moins important, dont la tension se limite à la valeur Vz.
- REMARQUE
- Sa tension inverse (rupture) est plus faible de celle d'une diode classique.
- Exemple : 10 V au lieu de 100 V.
PRINCIPE D'UTILISATION DE LA DIODE ZENER.
Les diodes Zener tiennent plusieurs rôles. L'un des plus importants est la régulation de tension.
une diode Zener peut être incorporée dans un circuit électrique pour s'assurer que le courant de sortie ne dépasse pas une certaine tension, même si la tension d'entrée dépasse cette valeur.

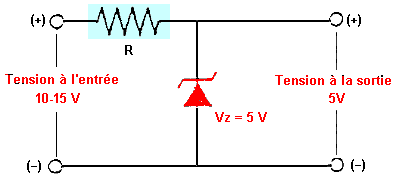

Sur l'exemple ci-dessous, la tension à l'entrée ne dépasse pas la tension de rupture de la diode Zener. Celle-ci continue d'alimenter un courant de sortie à la tension préfixée.
|
