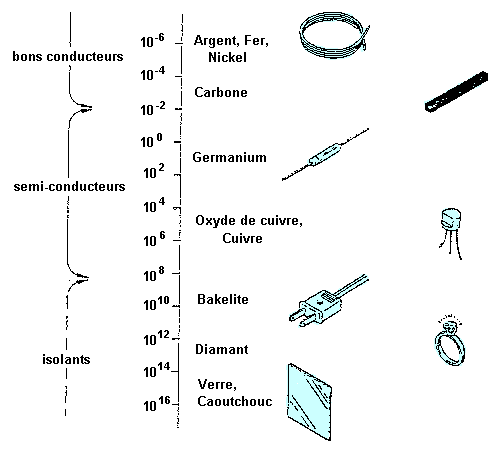

- Un semi-conducteur est un matériau dont la résistance électrique est supérieure à celle des conducteurs tels que le cuivre ou le fer, mais inférieure à celle des isolants tels que le verre ou le caoutchouc.
Un semi-conducteur présente les propriétés suivantes :
- a. Sa résistance électrique change quand sa température monte.
b. Sa conductivité augmente quand on le mélange à certaines substances.
c. Sa résistance se modifie quand il est soumis à la lumière. Il émet (produit) une lumière quand il est traversé par un courant électrique.
- Les deux matériaux semi-conducteurs les plus couramment utilisés sont le Germanium (Ce) et le Silicium
On divise les semi-conducteurs on deux types : le type N (négatif) et le type P (positif).
|
- 1. TYPE N
- Un semi-conducteur de type N se compose d'une base de germanium ou couche "sous-jacente" qui a été dopée avec une faible quantité d'arsenic (As) ou d'antimoine (Sb) de manière à lui fournir beaucoup d'électrons libres, qui peuvent facilement se déplacer dans le silicium ou le germanium afin de transporter le courant électrique.
|  |
|---|
- 2. TYPE P
- Un semi-conducteur de type P se compose d'une couche sous-jacente de silicium ou de germanium qui a été dopée avec du gallium (Ga) ou de l'indium (In) afin de donner des "trous" que l'on peut considérer comme des électrons "manquants" et donc comme des charges positives allant dans la direction opposée à celle des électrons libres.
|  |
|---|

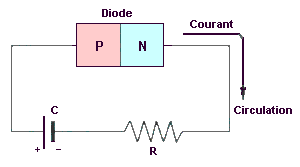

- 3. LA JONCTION PN

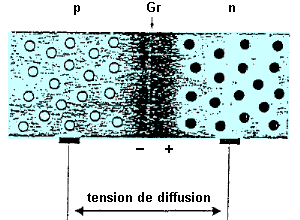

Quand un semi-conducteur de type P est relié à un semi-conducteur de type N. les électrons se diffusent dans le semi-conducteur de type P par la surface de séparation (Gr) et les trous dans le semi-conducteur de type N. Ensuite. il se forme une couche d'arrêt qui s'oppose au passage du courant. On dit alors qu'il règne une "tension de diffusion" entre P et N.

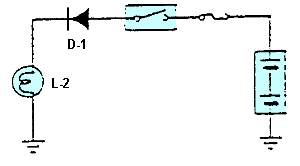

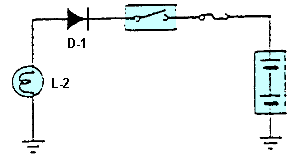

- SCHEMA
NOTE
Les semi-conducteurs tels que les diodes, les transistors, les circuits intégrés, etc. présentent de nombreux avantages dans la mesure où ils n'utilisent qu'une faible puissance et fonctionnent très rapidement. Toutefois, il sont très fragiles et sensibles au courant, à la haute tension et à la température et ne doivent donc être employés que sous certaines conditions bien précises.
Donc, quand les éléments semi-conducteurs sont soumis à l'essai, il faut veiller à ne pas leur faire subir une tension. une intensité ou une température qui leur est nuisible.
|
