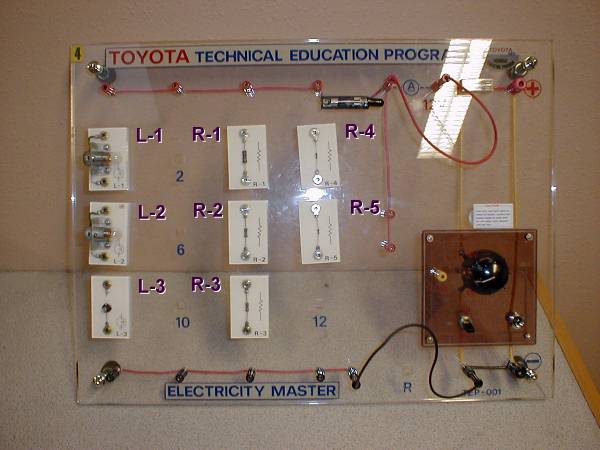

Liste des composants :L-1 - L-2 - L-3 - R-1 - R-2 - R-3 - R-4 - R-5
2° MESURER, SUCCESSIVEMENT, LES RESISTANCES DES DIFFERENTS ELEMENTS
EN UTILISANT LE MULTIMETRE ET COMPLETER LE TABLEAU.
Tableau
R-1
Ω
R-5
Ω
R-2
Ω
L-1
Ω
R-3
Ω
L-2
Ω
R-4
Ω
L-3
Ω
Schéma électrique
LES RESISTANCES
GENERALITES
Le composant "résistance électrique" transforme l'énergie électrique transmise à ses bornes en énergie calorifique (chaleur) diffusée par sa surface active.
DIFFERENTS TYPES DE RESISTANCES
Résistances agglomérées
Bâtonnet de carbone de consistance variable avec la valeur de la résistance. Des fils de sortie sont implantés aux extrémités. Le tout est enrobé de matière plastique ou d'ébonite.
Résistances bobinées
Fil de maillechort bobiné sur un support isolant en porcelaine. La valeur de la résistance est fonction des dimensions du fil. La puissance maxi dissipable est fonction des dimensions et de la nature du support.
Résistances à couche
a) couche de carbone
Sur un bâtonnet de céramique est déposé un film en spirale de carbone pur. Le contact est assuré par des capuchons aux extrémités
b) couche métallique
Même technologie, mais avec film de métal.

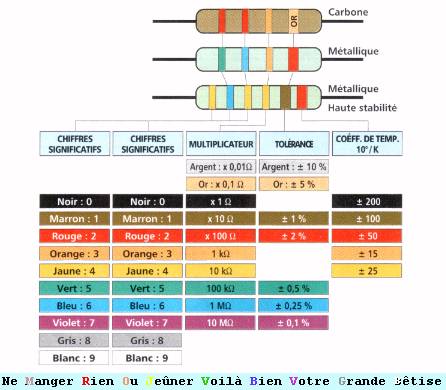

MARQUAGE DES RESISTANCES
3° EXERCICES
Déterminer la valeur des résistances ci-dessous et compléter le tableau :
