- Le Relais
- fonctions :
- limiter les chutes de tension en ligne pour les forts consommateurs électriques,
éviter la détérioration des contacts d'interrupteurs de circuits à fort courant,
séparer électriquement le circuit d'utilisation du circuit de commande (24V/380 V sur les ponts élévateurs, par exemple),
sécuriser le circuit qui ne sera mis sous tension que ans la mesure ou un autre circuit est lui-même sous tension.
- caractéristiques des relais (par exemple) :
| tension nominale bobine | Un | 12 V | | résistance initiale | | 60 milliOhm |
| pouvoir de coupure | In | 15 A | consommation nominale | P | 800 mW |
- caractéristiques du circuit
| circuit de commande | 0.1 A | fil section 0.6 mm2 |
| circuit de puissance | 10 A | fil section 2.5 mm2 |
- caractéristiques mécaniques
| entregrain | 0.3 mm | | pression de contact repos | 0.10 N |
| pression de contact travail | 0.35 N |
- Branchements (source Cibié)
 |
| A | raccordement sur (+) batterie ou boîte à fusibles |

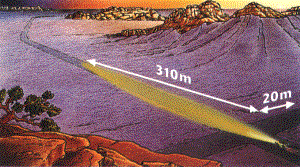

| B | raccordement sur ligne Phare, derrière le projecteur principal |
| C | raccordement à la masse |

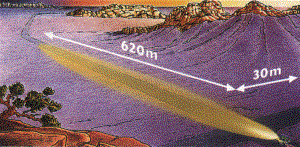

| D | raccordement sur projecteurs Route de Pointe |
| I | interrupteur au tableau de bord |
|
|
 |
| A | raccordement sur (+) batterie ou boîte à fusibles |

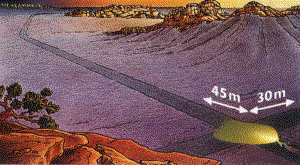

| B1 | raccordement sur ligne Code, derrière le projecteur principal (extinction automatique en projecteurs de croisement) |
| B2 | ou raccordé à la masse pour fonctionnement indépendant permettant le fonctionnement des Antibrouillards avec les projecteurs de croisement |
| C | raccordement sur lanternes (sur contacteur origine au tableau de bord ou derrière le projecteur principal ou le boîtier de lanterne avant) |

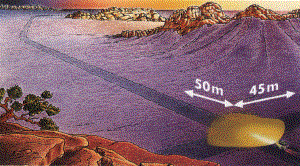

| D | raccordement sur projecteurs Antibrouillard |
| I | interrupteur au tableau de bord (dans le cas du raccordement B2, prévoir un témoin lumineux pour contrôle de fonctionnement) |
|
|
