la CiBi - réglage du T.O.S.

retour

CiBi
Citizen's Band créée aux USA dans les années 60 (23 canaux autour de 27 MHz, 3 W).

Critères de choix
nombre de canaux.
puissance de la porteuse FM, de la porteuse AM.
indicateur LED des canaux.
Canal 19 automatique.
prix.
accessoires complémentaires:
boîtier antivol.

Cibi
bande de fréquence autour de 27 MHz,
40 canaux numérotés (26.960 à 27 MHz) et trois fréquences.
canal 1 26,965 MHz, canal 2 29,975 MHz, etc. (de 0.01 en 0.01 MHz) jusqu'à 27,288 MHz (canal 33).
puissance maxi 0,1 W (talkie-walkie maxi 5 mW).
règlement d'un timbre fiscal de 250 F apposé sur la facture d'achat,

"tonton": appareils "gonflés" (Europe), 10 W, 120 canaux.

Radio-amateurs (pour info)
bandes
3,5-3,8 MHz (80 m),
7-7.10 MHz (40 m), 14-14,35 MHz (20 m), 21-21,45 MHz (15m),
28-29,7 MHz (6 m), uniquement en Guadeloupe, Martinique et Guyane,
144-146 MHz (2 m), 430-433 MHz (70 cm), 434,5-440 MHz (70 cm),
450 MHz (65 cm), Fréquence "Police": Paris,
1 220-1 260 MHz (23 cm), 2 300-2 450 MHz (13 cm), 5 650-5 850 MHz (5,5 cm),
10 000-10 500 MHz (3 cm) et 24 000-24 250 MHz (1,3 cm).
licence (contrôle de connaissances techniques),
pour les bandes inférieures à 30 MHz, connaissance du code morse obligatoire.

Vocabulaire
51bonjour
318pipi
813bière
CQappel général
OMopérateur radio
QRAdomicile de l'opérateur
QRMbrouillages industriels
QRM 22policier ou gendarme en activité
QROfort, puissant, par extension sympathique
QRTarrêt de transmission
QRZindicatif
QSOliaison radio
QSYchangement de fréquence
YLjeune fille (young lady)
Aquariumcar ou bus
Boîte à image ou Barbecueradar routier
Gastro-liquideboire un pot
Gastro-solideprendre un repas
Hi 3 foishilarante
Mille-pattecamion
Push-pullvoiture
Rogerbien reçu
La route est clairepas d'embouteillage
La route est proprepas de radar en vue
Tirelirepéage d'autoroute
Tunique bleue ou Papa 22policier ou gendarme

Réglage du T.O.S.
Les lignes haute fréquence et le TOS

Lorsque un signal H.F. parcourt une ligne, supposée sans perte, et dont les dimensions ne peuvent être négligées devant la longueur d'onde, alors ce signal retrouve le comportement d'une onde. La ligne, à la place d'une simple paire de conducteurs, devient assimilable à une cascade de cellules LC.


Considérons une de ces cellules. Par symétrie, ses deux impédances image Z1 et Z2 sont identiques.
Aussi, une façon de ramener virtuellement la longueur de la ligne à zéro est de refermer l'extrémité de celle-ci par l'impédance image du réseau élémentaire LC. Cette impédance se reproduit identiquement à elle-même, de proche en proche, jusqu'au générateur, qui voit une charge égale à Z1 d'où son autre nom : impédance itérative.
Cette impédance image, purement résistive, est encore appelée impédance caractéristique de la ligne, ou ZC. L'onde même en bout de ligne, ne rencontre aucune rupture d'impédance, elle se propage de façon progressive, comme elle le ferait sur une ligne de longueur infinie. L'énergie est totalement absorbée par la charge, le transfert de puissance est optimisé.
En pratique, cette adaptation sera réalisée a l'aide d'un transformateur d'impédance dont la sortie est connectée sur la prise d'antenne et qui ramène sur son entrée une valeur égale à ZC.

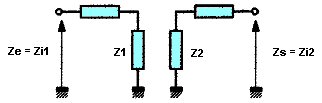

Les impédances images Zi1 et Zi2 d'un réseau quelconque sont les impédances placées respectivement
sur les ports d'entrée et de sortie, de telle façon qu'elles se reproduisent de manière identique à elles-mêmes
respectivement en entrée et en sortie.

Lorsque l'adaptation n'est pas réalisée, une fraction de la puissance incidente est retournée vers le générateur, sous la forme d'une onde réfléchie.
Le signal résultant est composé de deux signaux progressifs circulant en sens contraire. Les deux signaux, incident et réfléchi, dont l'écart de phase varie périodiquement le long de la ligne, interfèrent pour donner naissance à un régime d'ondes stationnaires, alternance de minima et maxima (noeuds et ventres), à emplacement fixe et réparties de façon périodique sur le guide.
Les conséquences de cette désadaptation peuvent se traduire d'une part par un mauvais rendement, mais aussi, ce qui est plus grave, par la destruction de l'émetteur.
Le TOS, taux d'ondes stationnaires, correspond à une mesure du niveau d'adaptation de la ligne. Il s'évalue par le rapport entre la somme des amplitudes des signaux incidents et réfléchis et de leur différence : TOS = (VI + VR) / (VI - VR)
Dans la pratique, il faudra se rapprocher le plus possible d'un TOS égal à 1, ce qui équivaut à VR = 0.

Relation entre r, TOS et puissance réfléchie :

Coefficient de réflexion
r = V1/V2		TOStaux de puissance
réfléchie
010
0.3320.11
0.530.25
0.6640.44
1infini1

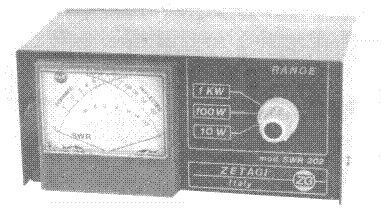

Utilisation du Tosmètre

1) Pour une mesure précise, utiliser une charge fictive (50 W).
Avec une charge de 150 W, le signal réfléchi vaut environ la moitié du signal incident.
2) La puissance directe est indiquée dans l'échelle de gauche.
3) La puissance réfléchie est indiquée dans l'échelle de droite.
4) Le T.O.S. se lit en correspondance avec la ligne rouge coïncidant avec le point d'intersection des aiguilles

Vérification mathématique


Pd = Puissance directe, Pr = Puissance réfléchie

5) La puissance effectivement diffusée se calcule en soustrayant la puissance réfléchie à la puissance directe.
6) Quand on utilise des puissance de 100 W et 1 kW, les Watts doivent être multipliés respectivement par 10 et 100.


Synoptique du Tosmètre.

Vérification
canal 1canal 40
1er casTOS élevéTOS faiblerallonger
2e casTOS faibleTOS élevéraccourcir
3e casTOS moyenTOS moyenbon


Abaque donnant l'impédance d'une ligne filaire au-dessus d'un plan de masse.
