Marché


Marché
parc 18.000.000 d'appareils (Gipa):
81% du parc automobile équipé, 95.7% des foyers équipés d'au moins un autoradio
ventes 3.103.000 unités (440.000 en première monte), dont 1.145.000 prestations (autoradio et pose) et 1.518.000 achats.

chiffre d'affaires 2.680.000.000 F (-0.4%).
prix d'achat moyen 1.189 F
12.8% moins de 500 F, 25.3% de 500 à 999 F, 22.6% 1000-1499 F, 16.6% 1500-1999 F, 15.1% 2000-2999 F, 4.8% 3000-3999 F, 2.9% 4000 F et plus

marques:
Blaupunkt17.3% Clarion6.9% Grundig4.8 %divers19.3 %
Pioneer16.6% Tokai5.9% Sony4.8 %
Philips13.0% Kenwood5.0% Alpine3.3 %

lieux d'achat:
centre auto35.8% spécialistes de l'autoradio6.8 %
concessionnaires22.8% garages MRA6.6 %
hypermarché19.1% magasin traditionnel spécialisé4.1 %

image de qualité:
Pioneer20.7% Blaupunkt17.0% Alpine7.4% Clarion3.9 %
Philips18.9% Sony9.7% Kenwood5.3% Grundig3.9 %

performances connues par la clientèle:
91.8% FM58.3% présélections23.6% High-power
85.1% Grandes Ondes52.9% fader18.7% pilote chargeur CD
80.9% lecteur K736.4% Dolby14.5% télécommande
70.0% lecteur K7 auto-reverse36.4% façade amovible13.2% son progressif - vitesse
64.3% digital33.9% loudness11.9% key-card
62.3% réglage des aigus32.4% commandes au volant11.4% connectable à l'alarme
62.0% réglage des graves29.7% codage11.2% RDS
62.0% scanner26.9% sortie ampli8.9% connectable au téléphone
62.0% tiroir extractible25.7% touche métal
60.5% lecteur CD25.4% recherche automatique des blancs

Vols
2.1% du parc total des autoradios volés chaque année, soit 392.000, représentant 9% des ventes (Allemagne 0.8, Grande-Bretagne 1.9, Pays-Bas 3.9, Italie 5.1).

Donnés de base

Principe
volume à sonoriser de l'ordre de 4 m3,
volume sonore maximum 120 dB (record IASCA 140 dB).
meilleure réception dans les fréquences autours de 160 Hz (longueur d'onde 2 m),
soit couplage acoustique typique des casques plutôt que de la sonorisation d'un appartement (50 m3 en moyenne).

Critères de choix
puissance de l'amplificateur intégré.
correcteur de tonalité (Grave/Aigu, égaliseur).
filtre ou réducteur de bruit (Dolby, DNR).
fader (Balance avant/arrière).
entrées / sorties (Ampli, CD).
radio:
tuner GO PO (petites/grandes ondes).
tuner FM (Modulation de fréquence).
accord automatique.
affichage digital.
système antivol:
extraction (tiroir, façade amovible).
codage par Keycard
mise en marche par carte personnalisée.
Keycard Active Blaupunkt:
code, identification de l'autoradio (type, référence, numéro de série),
affichage de textes personnalisés (6x8 caractères),
carte de téléphone GSM, parking, porte-monnaie électronique.
prix.


Accessoires complémentaires
faisceau de raccordement, porte fusible,
antiparasitage Alternateur/Allumage/Complet,
boîtier antivol, supports de haut-parleurs, consoles,
antenne de pavillon (Toit), d'aile, de portière,
amplificateur-égaliseur, télécommande infrarouge.

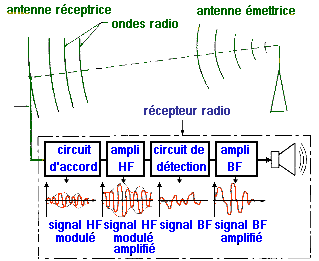

Tuner ou synthoniseur


Gammes
BF : Basse Fréquence (AF)
BE : bande étalée
Amplitude Modulée AM
(gammes OC-PO-GO)
ondes courtes OC/SW 528-1605 kHz
ondes moyennes OM/MW ...
grandes ondes GO/LW 150-283 kHz
Fréquence Modulée FM/UKW
87.5-108 MHz

Caractéristiques, en FM uniquement
sensibilité :
pour un rapport signal/bruit de -50 dB, inférieure ou égale à 2 µV (1 µV meilleur).
bande passante :
courbe amplitude-fréquence inférieure ou égale à Ý 5 dB entre 40 Hz et 12.5 kHz.
distorsion inférieure ou égale à 1.5 % à 1 kHz.
diaphonie :
séparation entre les voies droite et gauche supérieure ou égale à : -30 dB de 250 Hz à 6.3 kHz,
supérieure ou égale à -20 dB de 6.3 à 12.5 kHz (-25 dB meilleur).
rapport signal/bruit :
en mesure pondérée, supérieur ou égal à -65 dB (-70 dB meilleur).

Systèmes
DAB (Digital Audio Boardcasting) :
radiodiffusion de sons et de données numériques.
possibilité de faire cohabiter 8 programmes différents sur une même fréquence.
première expérimentation en France en 1992, 10 programmes diffusés par blocs de 5 (Philips).

LCD (Liquid Cristal Diode) : diode à cristal liquide.
LED (Light Emitter Diode) : diode électroluminescente.

Muting/kippschalter : silencieux, réduction du souffle entre les stations (perte de sensibilité).
Squelch : idem, mais réglable.

ASU : suppression automatique des parasites en FM.
DX local (Local Distance) : augmente ou réduit la sensibilité du tuner pour compenser les signaux faibles ou forts.



Tuning/abstimmung : recherche des stations (pas d'accord 50 kHz en FGm, 10 en PO, 1 en GO).
Seek : recherche automatique ou manuelle des stations.
Scan : recherche automatique des émetteurs par balayage, avec arrêt de quelques secondes sur chaque station.

DAP (mémorisation des stations)
AMEM ou autostore (AST) :
exploration automatique et mémorisation des émetteurs les plus puissants.
Travelstore sur Blaupunkt, BSM Pioneer, SAM Clarion, Autostore Philips.
Preset Scan (PS) : recherche automatique des stations déjà mémorisées.
LScan : écoute pendant quelques secondes des stations mémorisées.

CAF (AFC/Felstärke UKW) :
contrôle automatique de fréquence empêchant le déréglage quand une station est sélectionnée.
DFC (Digital Frequency Control) : idem, contrôle numérique.
ETC (Electronic Tuning Control) : contrôle automatique de syntonisation en FM.
PLL (Phase Locked Look) :
système d'asservissement automatique d'accord et de fréquence,
boucle de verrouillage de phase.
QTS (Quartz Tuning System) :
syntonisation de l'émetteur et affichage numérique commandé par un microcalculateur associé à un circuit PLL.
synthétiseur :
synthétiseur de fréquence générant des fréquences stabilisées par quartz (élément du circuit PLL).

Système ADA :
5 tuners et 4 antennes pour la meilleure réception dans les plus faibles conditions de bruit (gain 6 dB, réduction des bruits parasites 80%).

PCI (Program Comparison and Identification) :
comparaison informatique permettant l'identification de l'émetteur et l'optimisation de la réception.

Amplification :
autoradio simple : 1 ou 2 booster, qualité du son souvent médiocre.
autoradio 1 sortie ligne : 1 ampli ou Y, fader externe, égaliseur ou filtre permettant deux sortie.
autoradio 2 sorties ligne : 1 ou 2 amplis, la solution idéale.

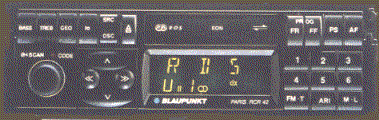

RDS (Radio Data Signal)


radiocommunication de services et de signalisation visuelle ou auditive.
Allemagne (SK/DK), Autriche, Belgique, Danemark, Espagne, Finlande, France, Irlande, Italie, Norvège, Pays-Bas, Portugal, Royaume-Uni (BBC-ILR), Suisse, Yougoslavie.
France Inter, France Musique, France Culture, Fip, France Info et stations locales de Radio-France.

Cofiroute-AutorouteFM 107.7A10-A11-A81, Paris-Orléans-Poitiers,
Paris-Chartres-le Mans, Le Mans-Vitré (La Gravelle)
Escota-TraficFM 107.7A8 Mandelieu-La Turbie
SAPRR-Autoroute InfoFM 107.7A6 Mâcon-Lyon, A40 Mâcon-Bellegarde
Area-Radio-France SavoieFM 103.9A3-A430 Lyon-Chambéry-Albertville
A41-A43-A430 Annecy-Albertville
A41-A43-A430 limite Grenoble-Albertville
ASF-Sud RadioFM 104.7A9 Nimes-Le Perthus
FM 103.2A9 Perpignan-Le Perthus
FM 104.7A6 Toulouse-Narbonne
Europe 2 LyonFM 98.4A7 Lyon-Valence
Europe 2 ValenceFM 91.3A7 Valence-Montélimar
Europe 2 MontélimarFM 98.0A7 Montélimar-Avignon
Europe 2 AvignonFM 89.0A7 Avignon-Aix
Sanef-Autoroute InfoFM 100.0A1 Roissy-Roye

fonctions permettant la recherche, l'identification et l'inscription du nom sur l'afficheur et le suivi des émetteurs :
PI : identification du programme (Progamm Identification Number).
PS : affichage du nom de la station (Programm Service Name).
AIF : autres fréquences disponibles du même programme (Alternative Fréquencies).

CT : mise à l'heure et date automatique (Clock Time and date).
TP : l'émetteur comporte des informations routières (Traffic Programm Id).
TA : priorité d'accès de l'information routière (Traffic Annoucement Id).
PTY : identification d'élément de programme (jazz, classique, pop, infos, sport, etc.) (Program TYpe).
RT : affichage alphanumérique 64 caractères (RadioText).

M/S : réglage séparé du volume de la musique et de la parole (messages).

EON : mise à jour automatique des services RDS sur les autres fréquences (informations routières, météo, encombrements, messages d'alerte).
protocole européen Alert C (1990) :
information en temps réel sans attente du point d'information à heure fixe,
écoute des informations routières à l'étranger (synthèse vocale),
écoute des messages ciblés en sélectionnant à l'avance la zone traversée,
réécoute du dernier message transmis (répétition).

PIN : mise en marche automatique du récepteur pour une émission pré-programmée.
AIM/TIM (Automatic Info Memo)
mémorisation des messages de radioguidage (durée 3 ou 6 mn) même quand l'autoradio est arrêté, 2 horaires de mise en marche (avant le départ, par ex.).

Lecteurs

Cassette
bande magnétique 1937, K7 Philips 1943
vitesse de défilement : 4.75 cm/s (9.5, 19 et 38 pour les magnétophones à bande),
écart moyen de vitesse inférieur ou égal à Ý 1.5 % (Ý 1 % meilleur),
pleurage (ralentissement) et scintillement (variations rapides), inférieurs ou égaux à Ý 0,2 %,

composition (norme IEC) :
type Ioxyde de fer (FeO2), oxyde de fer LH (FeO3), faible bruit de fond.
type IIdioxyde de chrome (CrO2), meilleur rendu des aigus.
type IIIferrochrome (FeCr), dopage au cobalt (FeCo), bande passante excellente.
type IVparticules de métal pur (MTL), les meilleurs résultats

types III abandonné, encoche de repérage automatique pour les types II et IV.
nettoyage recommandé toutes les 20 heures.

courbe d'amplitude de fréquence enregistrement/lecture :
0 à -7 dB à 40 Hz, 0 à -5 dB de 250 Hz à 6.3 kHz,
0 à -7 dB à 1.2 kHz (-3 dB meilleur).
rapport signal/bruit (en mesure pondérée) :
supérieur ou égal à - 55 dB (- 60 dB meilleur).
diaphonie :
séparation entre les voies droite et gauche supérieure ou égale à -26 dB à 1 kHz (-50 dB meilleur),
-20 dB de 500 Hz à 6.3 kHz.

Systèmes
autoreverse.
BIAS :prémagnétisation permettant l'enregistrement dans les meilleures conditions (ex Cr O2).
equalisation (EQ) / korrectktur : correcteur d'enregistrement, associé au Dolby.
APF
CPS/AMS (Cassette Programm Search) : recherche programmée sur les lecteurs de cassettes, recherche des blancs (4 s).
scan intro/intro scan/D.Scan : balayage automatique des plages avec lecture des 10 premières secondes.
mix/shuffle/lecture aléatoire : choix aléatoire de l'ordre de passage des morceaux.

Enregistrement numérique :
CD (Compact-disc) :
diam 12 et 8 cm, échantillon 44,1 kHz 16 bits (suréchantillon 176,4 kHz),
14 bits à l'origine, technique 20 bits DENON ou 1 bit TECHNICS/TEAC à haute fréquence d'échantillonnage
lecture mono ou tri-faisceaux (correction d'erreurs de 2,5 mm).
DAT (Digital Audio Tape) :
tête rotative (R-DAT), échantillon 32-44,1-48 kHz.
DCC (Philips) :
format cassette, enregistrable, affichage en clair des titres des morceaux écoutés, compression sonore favorisant la partie haute du spectre (extrêmes aigus et graves perçus par 5% des mélomanes seulement).
Minidisc (Sony) :
mini disquette (accès direct), enregistrable, affichage en clair des titres des morceaux écoutés,
compression sonore favorisant la partie haute du spectre (extrêmes aigus et graves perçus par 5% des mélomanes seulement).

ODR (Pioneer, 06.1994) :
Optical Digital Reference,
traitement numérique du signal, transmission numérique et optique du signal, amplificateur "Pure Class A", égaliseur numérique 1/3 d'octave, préamplificateur-égaliseur et hauts parleurs nouvelles technologies,
affichage LCD très lisible monté sur l'unité centrale,
guide logiciel pas à pas des opérations de réglage de la source sonore, du modelé acoustique, des paramètres de courbe de fréquence, du mode de champ sonore et de la balance des hauts-parleurs,
contrôle centralisé par commande à distance "System Communicator".

Antenne

Radiations électromagnétiques (longueur d'onde)
< à 0,0001 nmRayons cosmiques
0,0001 à 0,001 nmRayons gamma
0,001 à 10 nmRayons X
Ondes lumineuses
0,01 à 0,4 µmUltraviolet
0,4 à 0,8 µmVisible
0,8 à 400 µmInfrarouge
Ondes hertziennes
0,3 à 100 mmOndes ultracourtes
10 cm à 1 mRadar
1 m à 10 mTélévision
10 m à 100 mRadio ondes courtes (gamme OC Amplitude Modulée AM)
100 m à 800 mRadio ondes moyennes (gamme PO Amplitude Modulée AM)
800 m à 3 kmRadio grandes ondes (gamme GO Amplitude Modulée AM)


longueur d'onde Lambda = v / F
où v vitesse de la lumière 300.000 km/s, vitesse du son 340 m/s.

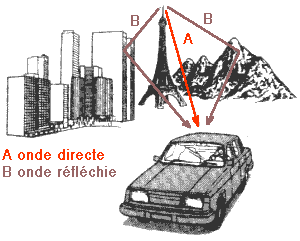

Portée
grande ondes (GO, 2 km) :
plusieurs milliers de km, radio "périphériques" (RTL, RMC), météo marine, etc.
ondes courtes (PO, dont CB, 150-500 m) :
quelques centaines de km, réflexion des ondes sur les couches ionisées de l'atmosphère (50-300 km d'altitude), variable selon l'heure, la fréquence et le trajet, le cycle solaire (période de 11 ans).
portée maxi MUF (Maximum Usuable Frequency) haute (moins de 40 MHz) ou basse (moins de 10 MHz).
au-delà de 30 MHz, portée par voie directe, en FM (88-108 MHz, 3m) et télévision (ex TF1 noir et blanc 52.4 MHz 6 m et couleur 479,25 MHz 62.5 cm).

Pose de l'antenne
installée le plus loin possible du moteur (circuits THT de l'allumage).
montée isolée de la carrosserie (R mini 100 MOhms), câble blindé de liaison relié à la masse.
en émission-réception (CB) :
antenne accordée montée au milieu du toit (plan de terre).
type :
cwin-lead (W) : antenne FM intérieure 300 Ohms (1m20 + deux brins de 70 cm)
coaxial : antenne FM extérieur (câble 75 Ohms).

Longueur de l'antenne (fouet)
1.2 à 1.8 m (2.4 m sur VI).
régle du quart d'onde :
antenne fouet coupée au quart de la longueur d'onde et installée verticalement au-dessus d'une surface conductrice infinie.
bande FM 0.80 m (87.5 à 108 MHz), PO 100 m, GO 500 m.

Antenne "électrique"
