PEUGEOT 104 COUPE ZS2 - COQUE
Information
(Automobiles Peugeot, 7.1979)

Le stockage des coques rechange spécifiques à ce modèle ne pouvant être assuré, il convient donc de commander une coque de 104 ZS n° P.R. 7011.19.

Identification
La coque de coupé "ZS2" différe de celle du "ZS" par les points suivants :
- les longerons extérieurs sont plus courts au niveau des roues AV (braquage roues élargies),
- le tablier possède un embouti au niveau de la bride d'échappement,
- les côtés d'auvent sont renforcés,

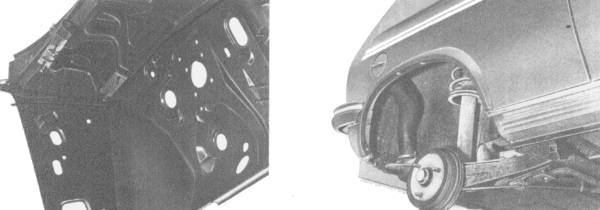

- le bord des ailes AR est rabattu vers l'intérieur (roues élargies).



Interchangeabilité
Les coques de "ZS" peuvent se monter en remplacement de celles de "ZS2" à condition d'effectuer les modifications précitées suivant les méthodes préconisées.

TRANSFORMATION COQUE ZS EN ZS2
(Automobiles Peugeot, 7.1979)

LONGERON EXTERIEUR

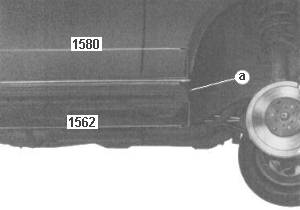

Pour obtenir une longueur totale du longeron de :

- 1 580 mm sous l'enjoliveur,

- 1 562 mm sous le bord inférieur,

- rabattre le bord AV suivant (a)
TABLIER

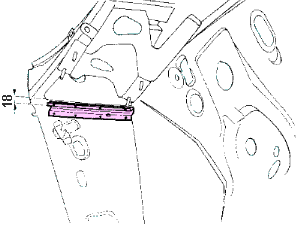

- Emboutir le tablier suivant (b)
à une profondeur de 14 mm.
RENFORTS COTES D'AUVENT

1° : Sur coque à remplacer

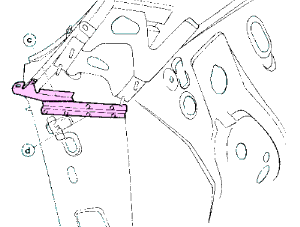

- Découper les goussets suivant (c)

- Déposer les renforts par perçage des points de soudure suivant (d)
2° : Sur coque neuve

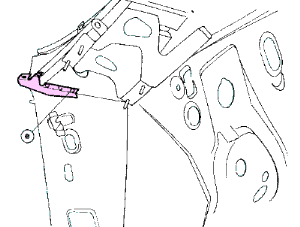

- Tracer la position des goussets.

- Déposer les goussets par perçage des points de soudure suivant (e)
- Placer les renforts.

NOTA - Le renfort possédant un trou est à placer du côté de la tirette d'ouverture de capot.

- Souder par bouchonnage.
- Placer les goussets suivant repères.

- Souder par bouchonnage.

- Protéqer les zones décapées.
AILE AR

- Les zones (A) et (C) ne sont pas à retoucher.
Zone B

- Découper le bord entre les points de soudure.

(DD)

- Décaper, si nécessaire le "PVC" dans l'angle de l'aile.
- Rabattre le bord vers l'intérieur sans écraser le rayon inférieur,

- Appliquer de l'antigrave sur les zones retouchées.
